随着集成电路（IC）技术向更高集成度、更低功耗和更高频率发展，设计复杂性急剧增加。传统的设计方法已难以应对纳米级工艺下的信号完整性、功耗、热管理和电磁兼容等挑战。Ansys作为全球领先的工程仿真软件公司，通过其多物理场仿真平台，为集成电路设计提供了从芯片、封装到系统的全方位解决方案，成为推动半导体行业创新的关键力量。

一、Ansys在IC设计流程中的关键角色

Ansys的仿真工具贯穿集成电路设计的全流程，涵盖前端设计验证和后端物理实现。其主要应用包括：

1. 电源完整性（PI）与信号完整性（SI）分析：Ansys RedHawk和Ansys Totem等工具能够精确分析芯片级和封装级的电源噪声、压降（IR Drop）及电磁耦合效应，确保电源网络稳定性和高速信号传输质量。
2. 热管理与可靠性仿真：通过Ansys Icepak进行芯片级和系统级热分析，预测热点分布，优化散热方案，提升器件长期可靠性。

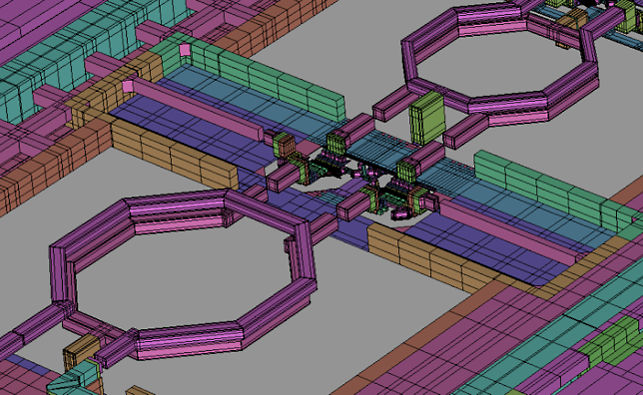

3. 电磁兼容与寄生参数提取：Ansys HFSS和Q3D Extractor可对互连结构进行三维全波电磁仿真，提取高频下的寄生参数，减少信号串扰和辐射干扰。
4. 多物理场耦合分析：Ansys平台支持电-热-力多场耦合，模拟在实际工作条件下由热膨胀、电迁移等引起的机械应力，预防芯片失效。

二、应对先进工艺节点的挑战

在7纳米及以下工艺节点，物理效应如短沟道效应、量子隧穿等日益显著。Ansys工具通过高精度建模帮助设计者：

• 降低设计余量：通过仿真替代过度保守的余量设置，优化功耗和面积。
• 加速设计收敛：提供早期虚拟原型，减少流片后的迭代次数，缩短产品上市时间。
• 支持异构集成：针对2.5D/3D封装和硅光集成等新兴技术，提供芯片-封装-系统协同仿真能力。

三、实际应用案例与行业影响

全球领先的半导体公司如台积电（TSMC）、英特尔（Intel）和三星（Samsung）均将Ansys工具纳入其设计流程。例如，在5G射频芯片设计中，Ansys帮助客户优化天线性能和能效；在人工智能处理器设计中，通过电源完整性分析确保大规模计算单元稳定运行。

四、未来展望

随着物联网、自动驾驶和人工智能对芯片性能要求的不断提升，Ansys持续投资于机器学习增强仿真、云端仿真平台等创新，以进一步提高仿真速度和精度。其与EDA工具（如Cadence、Synopsys）的深度集成，正推动集成电路设计向“仿真驱动设计”范式转变。

###

Ansys通过其强大的多物理场仿真能力，不仅帮助集成电路设计者解决复杂物理问题，更在提升芯片性能、可靠性和能效方面发挥着不可替代的作用。在半导体技术持续演进的道路上，Ansys的仿真解决方案已成为确保设计一次成功、加速产品创新的核心引擎。
